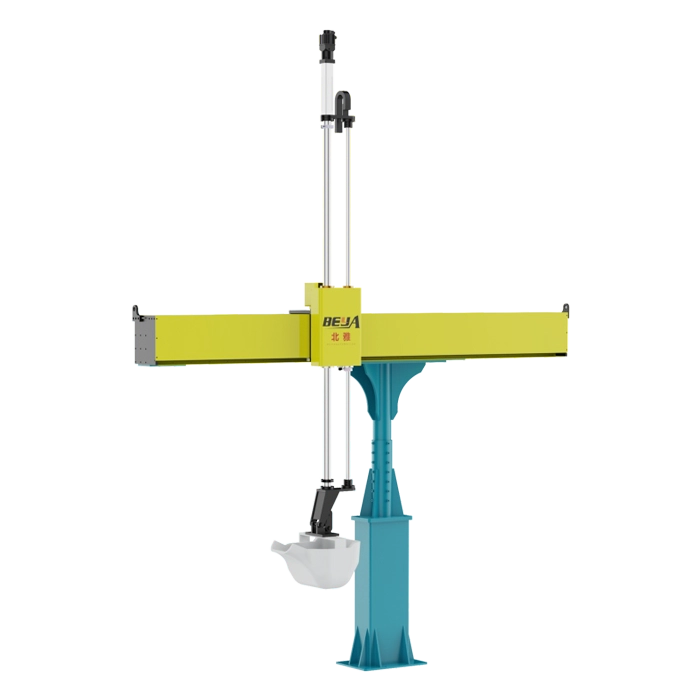

● 采用直立横行式两轴结构,运行轨迹更加灵活,速度快,稳定性强,给汤旋转轴采用电缸驱动,给汤精度高。
● 采用进口高精度滚轮式导轮导轨,滚轮内部为滚针式设计,承载负荷大,滚轮为全密封免维护设计,不用打油的情况下也可以有极高的寿命,导轨被独特设计的钣金完全封闭起来,适合在恶劣的环境下长期运行,具有行业内最高的防护等级。
● 采用总线型伺服马达及进口精密减速机配合斜齿轮齿条传动,高速,平衡,精准且防护等级高。
● 采用日本基恩士PLC,稳定,可靠且寿命长。
● 采用陶瓷汤勺,保温效果好,寿命长。
● 采用手持式操作终端,集设定与操作于一体,通过触摸式人机界面可自由编辑给汤程序和轨迹。
● 给汤具有模具储存功能,更换模具时只需在触摸屏上一键切换程序即可实现给汤程序切换。
● 配有触摸式中文人机界面,参数设定一目了然,井带有故障自诊断功能,使操作及维护都极为简便
● 采用直立横行式两轴结构,运行轨迹更加灵活,速度快,稳定性强,给汤旋转轴采用电缸驱动,给汤精度高。
● 采用进口高精度滚轮式导轮导轨,滚轮内部为滚针式设计,承载负荷大,滚轮为全密封免维护设计,不用打油的情况下也可以有极高的寿命,导轨被独特设计的钣金完全封闭起来,适合在恶劣的环境下长期运行,具有行业内最高的防护等级。
● 采用总线型伺服马达及进口精密减速机配合斜齿轮齿条传动,高速,平衡,精准且防护等级高。
● 采用日本基恩士PLC,稳定,可靠且寿命长。
● 采用陶瓷汤勺,保温效果好,寿命长。
● 采用手持式操作终端,集设定与操作于一体,通过触摸式人机界面可自由编辑给汤程序和轨迹。
● 给汤具有模具储存功能,更换模具时只需在触摸屏上一键切换程序即可实现给汤程序切换。
● 配有触摸式中文人机界面,参数设定一目了然,井带有故障自诊断功能,使操作及维护都极为简便
机型/Model | GTH-1 | GTH-2 | GTH-3 | GTH-4 | GTH-5 |
适用于压铸机 Suitable Die Casting Machine | 1000T-1600T | 2000T-2500T | 3000T-4000T | 4500T-6000T | 6000T and above |
最大汤量 Max. Pouring capacity | 35Kg | 60Kg | 100Kg | 150Kg | 280Kg |
给汤精度 Pouring accuracy | 1% | 1% | 1% | 1% | 1% |
最大送汤距离 Max. feeding distance | 1600mm | 1740mm | 1900mm | 1970mm | 2300mm |
水平轴电机功率 Horizontal shaft motor power | 1.8Kw | 1.8Kw | 1.8Kw | 1.8Kw | 90W |
垂直轴电机功率 Vertical shaft motor power | 1.8Kw | 1.8Kw | 1.8Kw | 1.8Kw | 0.75Kw |
汤勺轴电机功率 Ladle cup shaft motor power | 1.3Kw | 1.3Kw | 1.3Kw | 1.3Kw | 1.3Kw |
水平轴速度 Horizontal shaft speed | 1m/s | 1m/s | 1m/s | 1m/s | 1m/s |
垂直轴速度 Vertical shaft speed | 0.18m/s | 0.18m/s | 0.18m/s | 0.18m/s | 0.18m/s |
汤勺轴速度 Ladle cup shaft speed | 0.6rad/s | 0.6rad/s | 0.6rad/s | 0.6rad/s | 0.6rad/s |
